ノイズ対策のシールドケーブルは密度が重要【効果試験あり】

ロボットケーブルかわらばん・第6回は、耐屈曲性の高密度シールドケーブルをテーマに、イグスのチェーンフレックスケーブルと他社ケーブルのシールド試験の比較、シールド付きのチェーンフレックスケーブルの利点についてお届けします！
イグスのロボットケーブル通販、国内在庫一覧はこちら

シールドケーブルの必要性

ケーブルなどの電気導体に大きな電流が流れた場合、周辺に電磁界が発生し、製造設備や制御ケーブルへ干渉します。これらが設備の誤動作などを引き起こす可能性があるため、高いシールド効果があるシールドケーブルが求められています。

そこで、イグスの動力用ケーブル（ノイズ発信側）と制御用ケーブル（ノイズ受信側）に使用しているシールド（編組）について、ノイズ減衰量を測定し、シールド効果を確認しました。

(1) 試験試料

① イグス製動力ケーブル 4心×4SQ（CF31.40.04）
② 他社製動力ケーブル 4心×3.5SQ

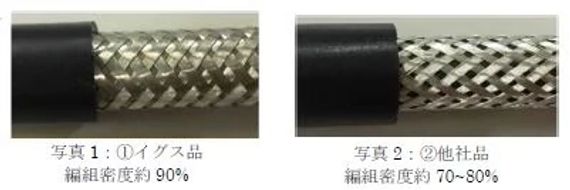

イグス製と他社製ケーブル

(2) 試験内容

1．
銅パイプ中にシールド無しケーブルを配線し、銅パイプにノイズ源を流入させ、ケーブル導体が受け取るノイズ量を測定する（グラフ1、グラフ2の黒線）。測定回路は図1の通り。
イグス製品ノイズ減衰量　試験結果グラフ1
2．
次に同一種類のシールド付きケーブルを配線し、同様にノイズ量を測定する（グラフ1、グラフ2の赤線）。

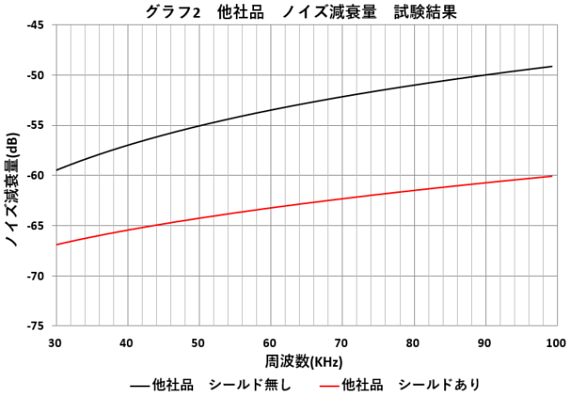

他社製品ノイズ減衰量　試験結果グラフ2
3．
上記1、2のノイズ量(dB)の差分がシールド効果となる。このシールド効果(dB)を同一グラフにプロットしたものをグラフ3に示す。
シールド効果比較　グラフ3
図1　測定回路 図1　測定回路

(3) シールド効果試験まとめ

グラフ3より、イグス品は各周波数で安定し高いシールド効果があることが分かる。また、他社品は全体的にシールド効果が低く、低周波になるにつれてさらに低下していることが分かる。

高密度シールド付きチェーンフレックスのメリット

チェーンフレックスケーブルは、高密度のシールドで高いシールド効果があり、耐ノイズ性を求められる環境に最適です。特にシールド効果の高いチェーンフレックスケーブルの型式を表1 に示します。

また、ケーブルキャリアの可動に適したシールド構造で、シールドが断線しにくく、長寿命を実現します（写真3）。
表１　型式一例 表１　型式一例
写真3　屈曲時のシールド 写真3　屈曲時のシールド
■　イグス品（左）
横編みのシールドで、シールド素線が折れ曲がらず
長寿命。

■　他社品（右）
縦編みのシールドで、シールド素線が折れ曲がり、
いずれ断線してしまう。
また隙間が多く編組密度が低い。
チェーンフレックス　WEBショップへ
用途に合わせたシールドケーブルの選定をサポートさせていただきます。ご質問・お問合せは、イグスのヘルプデスク、または以下フォームよりご連絡ください！

お問合せ先：イグス株式会社　ヘルプデスク
☎　03-5819-2500
✉　helpdesk@igus.co.jp
チェーンフレックスに関するお問い合わせはこちら！
