摩耗を最小限に抑え、最大の衛生環境を提供:充填ラインにすべり軸受を採用

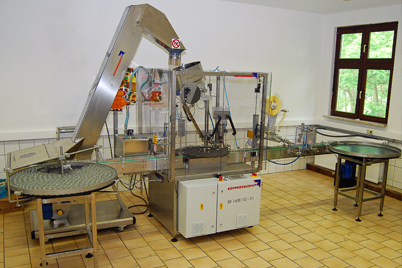

自己潤滑性のあるベアリングを使用するKüppersbusch社の飲料充填工場

ドイツ フェルバートにあるKüppersbusch社は、お客様のご要望に合わせてカスタマイズした充填工場の開発・製造を行っており、20年以上にわたってイグスのポリマー製すべり軸受を採用してます。同社の製造工場を見ると、飲料機械において、高機能ポリマー製ベアリングの幅広い可能性に気づかされます。

概要

飲料充填機

問題点

重要なトレンドを設定して、最初は少量生産を行うのは、飲料業界の中小企業であることがよくあります。部分的または完全自動化された充填システムに投資する際、中小企業の経営者は、フェルバートにあるKüppersbusch社に向かいます。Küppersbusch社の大きな特徴は、事前組立式ソリューションや機械型番がないことです。お客様の多くは、少量生産でありながら、柔軟なシステムを希望しているため、ソリューションのほとんどが、半自動でリニア式の充填機、ラベリング、シーリング装置で構成されています。
このシステムを構成するすべての部品は、回転・直動ベアリングの両方が簡単に洗浄でき、長寿命を実現できることが重要です。また、衛生面の観点から外部潤滑剤を使用しないこと、製品に接触する部品の材質がFDA準拠であることも求められます。
現在フェルバートで納品前の最終試験運転を行っているスピリッツの充填工場を見ると、イグスのモジュラーシステムから多種多様なすべり軸受が使用されていることが良くわかります。
イグリデュール材質のラインアップは常に増え続けており、設計者は幅広い選択肢からメリットを得ることができます。現在は、イグリデュールA180の代わりに、新しいFDA準拠材質であるイグリデュールA181(青色)と、FDA準拠で耐熱性に優れた材質であるイグリデュールA500が主に使用されています。

解決方法

高さ調整と位置調整:
高さ調整には、高機能ポリマー製のフランジ型ナットとドライリン台形ねじの組み合わせが使用されています(下部図1参照)。位置調整には、ドライリンR フランジ型ベアリングが使用されています(図2)。

電動モータのブラケット:
電動モータのブラケットに、イグボールクリップベアリングが搭載され、簡単に取付けできるようになりました。(図3)。

垂直方向のリニア軸:
Küppersbusch社は長年にわたり、垂直方向のリニア軸に、硬質アルマイト処理アルミニウム製軸とアルミニウム製アダプタ付きドライリンR フランジ型ベアリングの組み合わせを使用してきました(図4)。この製品は、無潤滑でほとんど摩耗がありません。

回転テーブルの出口とボトル供給:
当初、ボトル供給における回転テーブルの出口では、ステンレスが使用されていました。現在は、ボトルと金属がぶつかる音を緩和するため、イグリデュールB160製のトライボテープが使用されています(図5)。この摺動シートは洗浄剤への耐性があり、ガラスと比較して非常に優れた滑り/摩擦係数が特長です。

充填・投入ステーション:
充填・投入ステーションのバルブやポンプで、ボトルがドライリンTリニアガイドによって持ち上げられ、注ぎ口へとつながれます。充填用チューブの中央ブリッジにはイグリデュール フランジ型ベアリング(図6)が組込まれ、FDA準拠、耐薬品性、長寿命といった性能を発揮しています。

「ここにあるベアリングすべてに、大きな負荷がかかっています。しかし、この充填機はこれまでに4,000万サイクル稼働していますが、今でも導入した当初と同じ軸、同じベアリングで稼働し続けています。」

充填・投入ステーションのイグリデュール フランジ型ベアリングについて。Küppersbusch社 プロジェクト設計担当 クラウス・フォークト氏
ドライリン 送りねじとフランジ型ナット 図1:Küppersbusch社は、高さやフォーマット調節にフランジ型ナット付きドライリン送りねじを多く採用しています。
スライド部とベアリングを搭載した軸受部 図2:ここでは、3つの軸受部がシステムをガイドしています。左右の軸のベアリング部にはスライド部、駆動にはナットと送りねじが使われています。

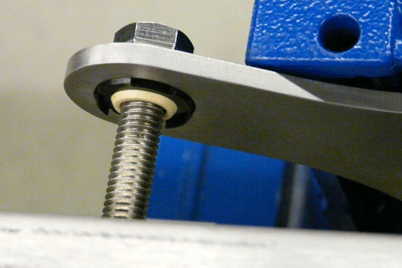

イグボール クリップベアリング 図3:自動調心を備え、モータの組付けも簡単。イグボールクリップベアリング。

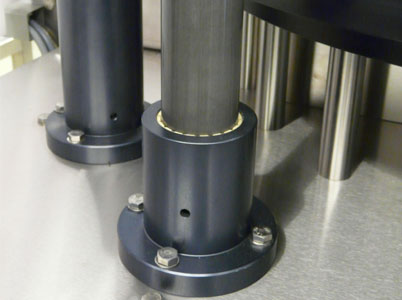

ドライリンR フランジ型ベアリング 図4:見た目も良く、低摩擦で長寿命:軸と調和するアルミニウム製アダプタ付きドライリンR フランジ型ベアリング。

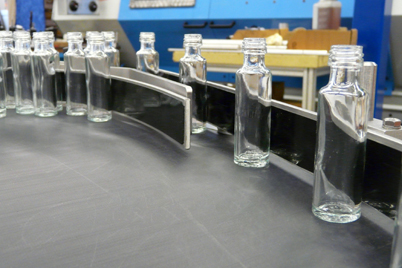

イグリデュール製トライボテープ 図5:充填工場の回転テーブルの出口にイグリデュールB160製イグリデュール トライボテープを使用。

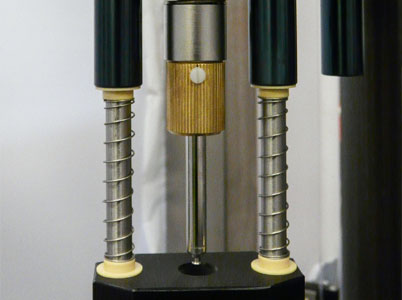

イグリデュール フランジ型ベアリング 図6:FDA準拠かつ優れた耐薬品性:充填チューブ状の中央ブリッジで使用されているイグリデュール フランジ型ベアリング。
